Globoid-Rundtische – H / HT / SX
Große Massenträgheitsmomente bei hohen Drehzahlen
Unser Globoid-Rundtisch der Baureihen H, HT und SX ist ideal für große Massenträgheitsmomente und hohe Drehzahlen. Dank der Möglichkeit, relativ kleine Schaltwinkel zu realisieren, werden sie häufig mechanisch mit anderen Bewegungen verknüpft und im kontinuierlichen Betrieb eingesetzt. Diese Zwangssteuerung ermöglicht sehr präzise Überschneidungen mehrerer Bewegungen, was zu erheblichen Zeitersparnissen führen kann.
H – Kreuzrollenlager
HT – Kegelrollenlager
EBS – Mechanismus
Bei identischen Achsabständen wie die Globoid-Kurvengetriebe der Baureihen HSG und HTSG verfügen unsere Globoid-Rundtische über einen größeren Rollensternradius. Dieser geometrische Unterschied sorgt für eine höhere Positioniergenauigkeit. Die stabile Lagerung der Abtriebswelle und die Globoidkurve gewährleisten höchste Präzision und Zuverlässigkeit.

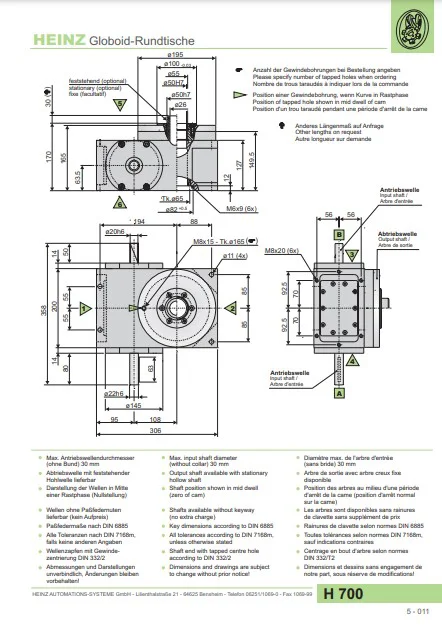

PDF-Maßblätter
| Beispiel |
|---|
Explosionsschutz
Bei Bedarf können unsere Getriebe in explosionsgeschützter Ausführung geliefert werden.
Der Explosionsschutz ist für folgende Zonen zugelassen:
Ex II 3G ck T5 100 °C – Zone 2 – Gas
Ex II 3D ck T5 100 °C – Zone 2 – Staub
HEINZ plus / HEINZ flex
Steigern Sie die Leistung oder erhöhen Sie die Flexibilität und erreichen so die optimale Anpassung unserer Getriebe an Ihre Anwendung.
Hier finden Sie mehr Informationen
Anwendungsmöglichkeiten
- Verpackungsmaschinen
- Abfüllung
- Sortierung
- Montageautomaten
- Druckmaschinen
- Schweißmaschinen
EBS – Einbausatz
Unsere Einbausätze sind das zentrale mechanische Element unserer Kurvengetriebe und gewährleisten eine identische Funktionalität. Der Einbausatz zeichnet sich durch extreme Flexibilität in der Fertigung aus und kann individuell an spezifische Anforderungen angepasst werden. Anpassungen wie individuelle Achsabstände, Lagerungen und konstruktive Gestaltungsmerkmale sind möglich. Unsere Einbausätze lassen sich optimal in Ihre Maschinen integrieren, selbst bei beengten Platzverhältnissen oder komplexen Anordnungen verschiedener Komponenten.
Bitte teilen Sie uns Ihre spezifischen Anforderungen sowie das verfügbare Platzangebot in Ihrer Maschine mit. Wir arbeiten eng mit Ihnen zusammen, um einen maßgeschneiderten Einbausatz zu entwickeln. Dabei besprechen wir alle relevanten Eigenschaften, wie die optimale Lagerung und Schmierung des Einbausatzes, die eine entscheidende Rolle für die Leistungsfähigkeit und Langlebigkeit spielen. So stellen wir sicher, dass der Einbausatz perfekt auf Ihre Bedürfnisse abgestimmt ist und effizient in Ihre Maschine integriert werden kann.
Pendelgetriebe
Unsere Globoid-Rundtische der Baureihen H, HT und SX können auch als Pendelgetriebe geliefert werden. Bei kontinuierlich drehender Antriebswelle führt die Abtriebswelle dabei eine Pendelbewegung aus. Für Pendelaufgaben empfehlen wir jedoch den Einsatz unserer Globoid-Kurvengetriebe der Baureihen HSG und HTSG, da diese besser für kurze Schaltwinkel geeignet sind. Wir unterstützen Sie gerne bei der Auslegung der benötigten Pendelbewegung für Ihre Anwendung.
